分布式高清投影融合系統解決方案

本系統由以下構造組成：

1. 信號處理：分布式高清網絡控制器（分為采集節點和融合節點，主要處理圖像融合、開窗、漫游、跨屏等功能，是系統的核心設備）。

2. 顯示處理：高清工程投影機、投影幕（提供高亮高清晰的整體圖像）

3. 千兆網絡交換機：主要處理數據的交換、采集和無壓縮傳輸。

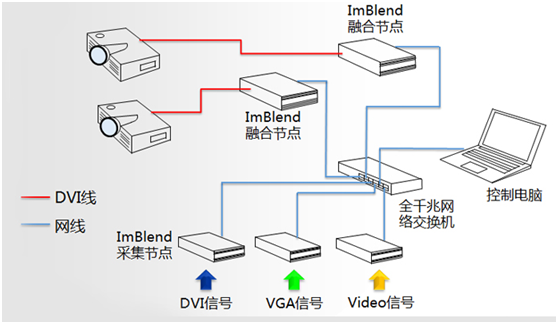

此圖為ImBlend分布式融合系統配合工程投影機進行融合的一種典型應用場景，在此場景中，信號源畫面通過ImBlend采集節點用專用數據線采集，經多條六類網線無壓縮傳輸至前兆網絡交換機，交換機進行數據交換后再通過六類網線無壓縮傳輸方式傳輸給融合輸出節點，輸出節點配合大屏幕控制軟件，生成并羽化融合帶后通過專用數據線纜將畫面無損輸出給工程投影機，并在投影屏幕上進行無縫融合、開窗、跨屏、漫游等場景顯示。在整個圖像采集、傳輸、顯示過程中，ImBlend分布式融合系統只做了圖像像素的搬運工作，整個過程無數據壓縮，是圖像還原更為真實，色彩更為靚麗。

輸入信號類型及數量：

以下表格為客戶需要輸入的信號類型及數量（輸入信號1路，采集節點1個，輸入信號2路，采集節點2個，以此類推。）

以下表格為客戶需要輸出的信號類型及數量（輸出信號2路，融合節點2個，輸出信號3路，融合節點3個，以此類推。）

輸出信號及類型		數量\單位
	高清工程投影機 DVI、HDMI、VGA	*臺
	55寸高清無邊框拼接屏	*臺
